消防報批都需要哪些圖紙呢?相信很多人都不是很清楚，下面嵐禾設計為大家介紹，報消防需要什么圖紙：
問
消防審核需要哪些圖紙?
答
報消防的圖紙都是消防藍圖。
消防藍圖
1：設計說明
2：原示平面圖
3：平面布置圖【軸線和裝修層的原示竣工圖的軸線必須一致】
4：隔斷尺寸圖
5：地面鋪裝圖
6：電氣系統圖
7：電氣說明圖
8：天花布置圖
9：空調布置【整層裝修時需要空調布置圖，局部不需要】
10：強電布置圖
11：弱電布置圖
12：消防煙感布置圖
13：應急照明及安全出口示意圖
14：消防疏散布置圖
15：消防自然排煙圖【不符合自然排煙的應有消防機械排煙圖】
16：消防噴淋布置圖
消防圖紙規范
1：辦公室的消防通道為1.5M、1.6M、1.8M;
2：室內每個門的尺寸不允許小于900M;
3：中控室的最小面積是6㎡;
4：軸號標注要求：
01：橫向為阿拉伯數字
02：綜向為英文字母(注英文字母“I”和“O”不可作為)。
5：指北針(原始平面圖和平面布置圖上放，其他圖紙無需放);
6：噴淋、煙感的圖紙不可以出現在同一張圖紙里;
7：里面需要有兩個噴淋之間的距離，并標出管徑，噴淋的最大保護半徑1.8M，兩個噴淋之間的最大距離不能大于3.4M，最小距離不能小于2.4M;

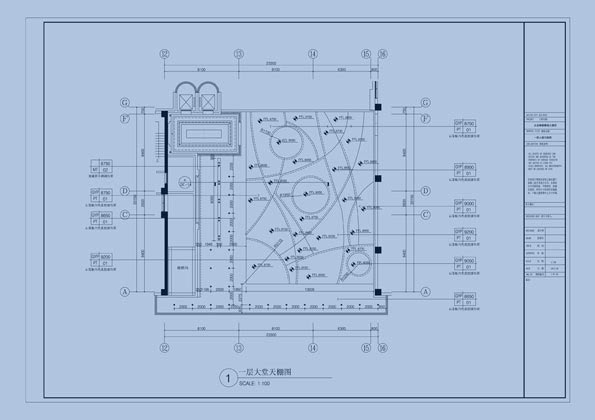

8：綜合天花圖，綜合天花圖包括：頂面造型圖、噴淋點位圖、煙感點位圖、風口圖、如有廣播、也需增加廣播位置圖(注：風口圖必須跟煙感之間距1.5M);
9：裝修區域必須有兩個逃生出口，室內房間面積超過50㎡必須兩個門。(主入口門可向里開，但消防門必須向外開。并保證個門之間的距離不小于5M );
10：可燃氣體探測器設計5M，現場有閥門;
11：裝修場所采用的是自然排煙時，如有的房間不能開啟外窗時，其房間的隔斷可做不到頂的隔斷，距頂的距離是450mm，可開啟窗戶的面積必須是該裝修場所建筑面積的2%。
溫馨提示
在文章的最后為大家總結，大致上消防圖紙都是這些，消防需要整套圖紙，包括裝修、照明、消防等圖紙，當然還有其它的資料，不同的規模，做法有區別，最好去辦事單位咨詢一下。
